AEC-Q100 Gekwalificeerde LQFP-64 Automotive Voordeur Zone Driver IC met CAN FD en LIN Interface

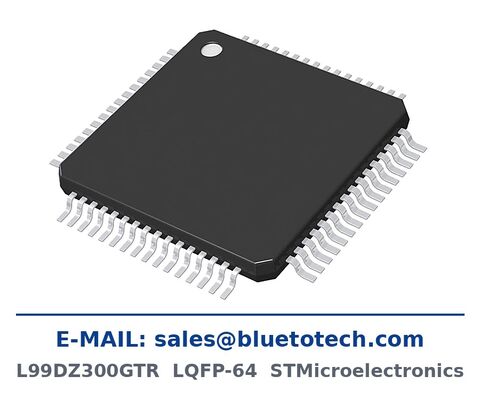

L99DZ300GTR automotive front door zone driver IC in LQFP-64 · E-MAIL: sales@bluetotech.com

Automotive voordeurapparaat met CAN FD en LIN

De L99DZ300GTR is de tegenhanger voor de voordeur van de STMicroelectronics deurzonefamilie: één LQFP-64 apparaat dat de businterfaces, het energiebeheer en het actuatoruitgangsstadium van een voordeurmodule combineert. CAN FD en LIN fysieke lagen zijn beide ingebouwd, zodat dezelfde hardware een zonerale gateway-node en een conventionele LIN-deur-node bedient zonder een tweede zender/ontvanger op de printplaat.

Het uitgangsstadium is gedimensioneerd voor een volledig beladen voordeur. Twee grote halve bruggen dekken de raambediening en de vergrendeling, beoordeeld op 7,5 A bij 100 mOhm en 6 A bij 150 mOhm, gevolgd door twee 3 A halve bruggen bij 300 mOhm en twee 0,5 A halve bruggen bij 1600 mOhm voor spiegelassen, spiegelklap en kleine actuatoren. Een configureerbare high-side driver levert tot 1,5 A bij 300 mOhm of 0,35 A voor verlichtings- en handgreepbelastingen. Het apparaat is AEC-Q100 gekwalificeerd en rapporteert open belasting, kortsluiting en thermische fouten aan de modulecontroller.

Belangrijkste kenmerken

• Automotive voordeurapparaat met integratie van CAN FD, LIN en het actuatoruitgangsstadium
• 1 halve brug voor 7,5 A belasting (RDS(on) 100 mOhm) en 1 halve brug voor 6 A (150 mOhm)
• 2 halve bruggen voor 3 A belasting (300 mOhm), 2 halve bruggen voor 0,5 A belasting (1600 mOhm)
• 1 configureerbare high-side driver tot 1,5 A (300 mOhm) of 0,35 A
• Ingebouwde CAN FD en LIN fysieke lagen voor zonerale en conventionele deur-nodes
• AEC-Q100 gekwalificeerd met volledige diagnostische rapportage
• LQFP-64 pakket voor compacte voordeurmodule-indelingen
• Dekt raambediening, vergrendeling, spiegelklap en spiegelasbelastingen in één apparaat

Technische specificaties

Typische toepassingen

Voordeurregelmodules, zonerale carrosserienodes met CAN FD backbone, raambediening en vergrendelingsaandrijving, spiegelklap en spiegelasregeling, deurverlichtings- en handgreepactuatoren, en platforms die migreren van LIN-only deuren naar CAN FD-architectuur.

Voorraad, Verpakking en Offerte

L99DZ300GTR is op voorraad in originele ST-verpakking met 25+ datumcodes en volledige traceerbaarheid. Bestellingen worden verzonden in fabrieks tape en reel met droogmiddel, verpakt in exportdozen.

Stuur uw stuklijst of doelhoeveelheid en prijs, levertijd en verzendkosten worden dezelfde werkdag bevestigd. Monsters kunnen worden geregeld voor kwalificatietests.

E-MAIL: sales@bluetotech.com
Gelieve het exacte onderdeelnummer en de vereiste hoeveelheid te vermelden bij uw aanvraag. Minimale bestelhoeveelheid: 10 stuks.
