16-bits 200 kps ADC-analoog-digitale converter met SPI-interface voor precisie industriële dataverwerving

MAX1162BEUB+T 16-bit 200ksps ADC in 10-pins MSOP · E-MAIL: sales@bluetotech.com

16-bits, 200ksps ADC in een 10-pins MSOP

De MAX1162BEUB+T is een 16-bits successive-approximation ADC van Analog Devices (Maxim) die samplet tot 200ksps vanaf een enkele +5V analoge voeding. Een aparte digitale voeding van +2.7V tot +5.25V laat het direct communiceren met 3.3V logica zonder level shifters, en de 10-pins MSOP footprint houdt de converter dicht bij de sensor.

De interne track-and-hold versterker accepteert signalen tot een 4MHz ingangsbredband over het 0 tot VREF bereik. Automatische power-down en een snelle 1.1us wake-up verlagen de voedingsstroom tot 140uA bij 10ksps en 0.1uA in shutdown, wat geschikt is voor batterijgevoede instrumenten en gemultiplexte industriële front-ends.

Belangrijkste Kenmerken

• 16-bits resolutie zonder ontbrekende codes
• 200ksps doorvoer vanaf een +5V enkele analoge voeding
• Instelbaar logisch niveau van +2.7V tot +5.25V voor directe 3.3V interfacing
• Ingangsspanningsbereik 0 tot VREF met interne track en hold
• 4MHz ingangsbredband, SPI/QSPI/MICROWIRE compatibele seriële interface
• Laag vermogen: 2.75mA bij 200ksps, 140uA bij 10ksps, 0.1uA in power-down
• Snelle 1.1us wake-up vanuit shutdown

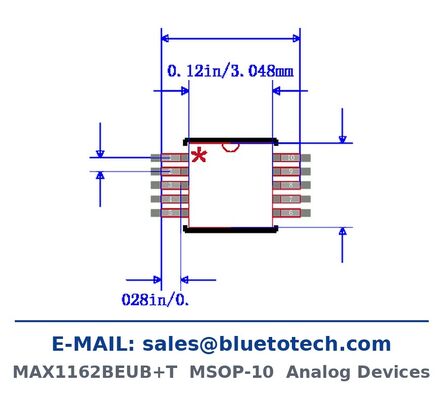

• Kleine 10-pins MSOP behuizing

Technische Specificaties

Typische Toepassingen

Industriële procesbesturing en PLC analoge ingangen, draagbare en batterijgevoede instrumenten, data-acquisitiemodules, transducer- en signaalketens, medische monitors, en elke gemultiplexte 16-bits front-end die een kleine SPI ADC nodig heeft.

Voorraad, Verpakking en Offerte

MAX1162BEUB+T is op voorraad in originele verpakking met 19+ datumcodes en volledige traceerbaarheid. Bestellingen worden verzonden in fabrieks tape en reel met droogmiddel, verpakt in exportdozen.

Stuur uw stuklijst of doelhoeveelheid en prijs, levertijd en verzendkosten worden dezelfde werkdag bevestigd. Monsters kunnen worden geregeld voor kwalificatietests.

E-MAIL: sales@bluetotech.com
Gelieve het exacte onderdeelnummer en uw vereiste hoeveelheid te vermelden bij uw aanvraag. Minimale bestelhoeveelheid: 10 stuks.
